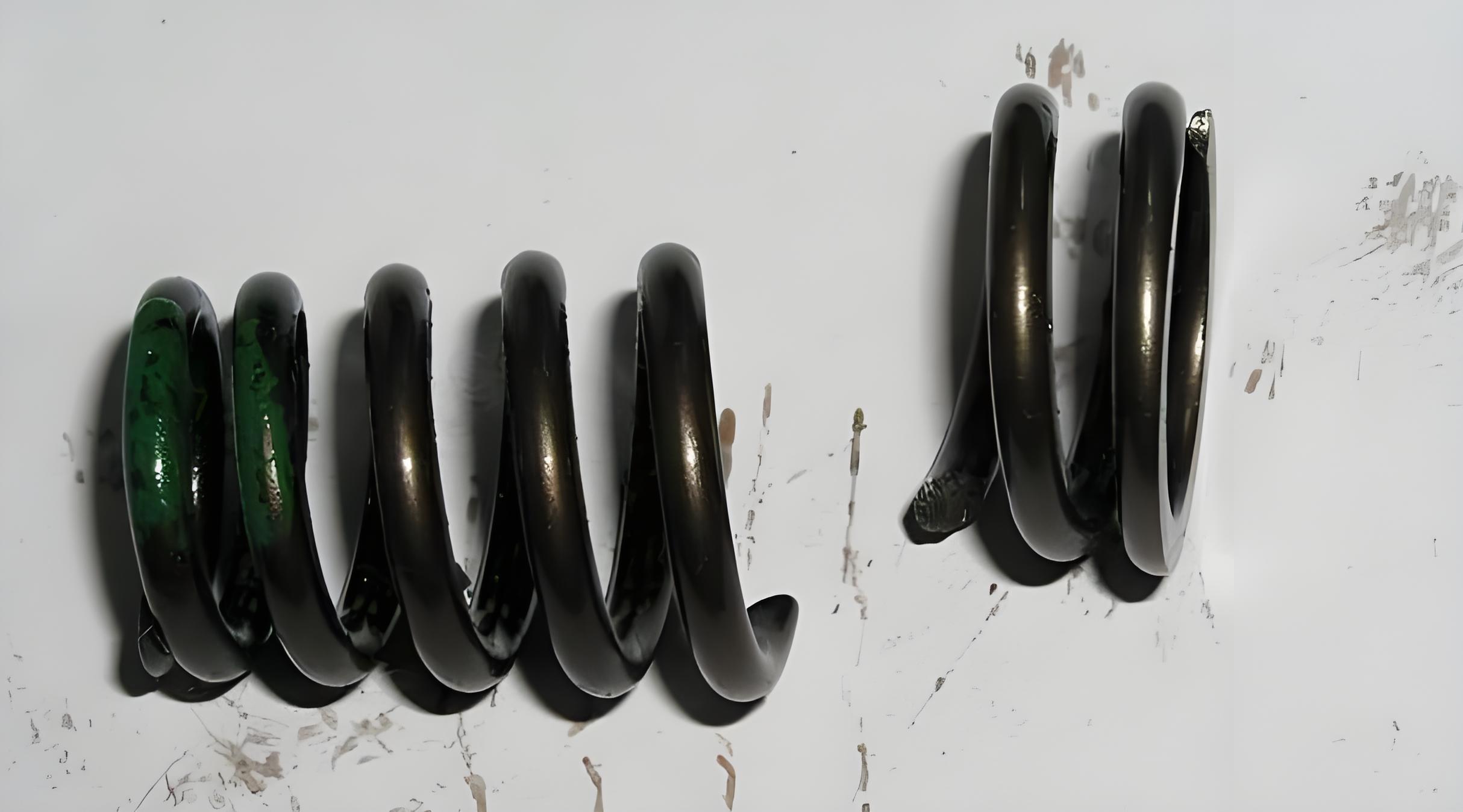

彈簧斷裂通常由多種因素綜合導(dǎo)致，常見原因可歸納為以下幾類：

 1.  材料缺陷
   內(nèi)部缺陷： 鋼材中存在夾雜物、氣孔、縮孔、偏析等內(nèi)部缺陷，會成為應(yīng)力集中點(diǎn)，在載荷下萌生裂紋并擴(kuò)展。
   表面缺陷： 原材料表面存在劃痕、折疊、裂紋、氧化皮或脫碳層。脫碳層硬度低、強(qiáng)度差，極易成為斷裂源。
   材料選擇不當(dāng)： 選用的材料強(qiáng)度、韌性、疲勞極限或耐腐蝕性無法滿足實(shí)際工況要求。

 2.  設(shè)計(jì)問題
   應(yīng)力過高： 設(shè)計(jì)載荷超過材料的屈服強(qiáng)度或疲勞極限。彈簧工作應(yīng)力（尤其是最大剪應(yīng)力）計(jì)算不準(zhǔn)確或安全系數(shù)過小。
   應(yīng)力集中： 結(jié)構(gòu)設(shè)計(jì)不合理，如端部形狀突變（銳角、尖角）、圈間間隙過小導(dǎo)致摩擦碰撞、標(biāo)識刻痕過深等，造成局部應(yīng)力顯著高于平均應(yīng)力。
   疲勞壽命預(yù)估不足： 對動態(tài)載荷下的疲勞壽命計(jì)算或測試不足，導(dǎo)致彈簧在預(yù)期壽命內(nèi)斷裂。

 3.  制造工藝問題
   卷簧缺陷： 卷制過程中產(chǎn)生劃傷、壓痕、微裂紋等損傷。
   熱處理不當(dāng)：
       淬火： 加熱溫度不當(dāng)、保溫時(shí)間不足或過長、冷卻速度不合適（過快導(dǎo)致淬火裂紋，過慢導(dǎo)致硬度不足）。
       回火： 溫度不足或時(shí)間不夠?qū)е掠捕冗^高、韌性不足；溫度過高導(dǎo)致硬度和強(qiáng)度下降過多?；鼗鸫嘈晕幢苊?。
       脫碳： 熱處理過程中保護(hù)氣氛不當(dāng)，導(dǎo)致彈簧表面碳元素流失，形成強(qiáng)度很低的脫碳層。
   強(qiáng)壓處理不足/過度： 強(qiáng)壓處理（立定處理）旨在穩(wěn)定尺寸和消除有害應(yīng)力。處理不當(dāng)（載荷不足、時(shí)間不夠或過度處理）可能無法有效釋放應(yīng)力或反而引入損傷。
   表面處理損傷： 噴丸強(qiáng)化處理不當(dāng)（如覆蓋率、強(qiáng)度不足）或電鍍（如氫脆）可能引入表面損傷或氫致脆性。
   磨削燒傷： 端面磨削時(shí)產(chǎn)生的高溫導(dǎo)致局部回火甚至二次淬火，形成軟點(diǎn)或硬脆層，并產(chǎn)生磨削裂紋。

 4.  不當(dāng)使用（過載）
   靜態(tài)過載： 一次性施加的載荷遠(yuǎn)超彈簧的設(shè)計(jì)極限（壓并或拉斷）。
   動態(tài)過載： 在動態(tài)工作過程中，承受超出設(shè)計(jì)范圍的沖擊載荷或持續(xù)高載荷。
   超出最大變形量： 將彈簧壓縮/拉伸至超過其最大允許變形量（例如壓并狀態(tài)），導(dǎo)致應(yīng)力劇增。

 5.  疲勞斷裂
   主要原因： 絕大多數(shù)彈簧斷裂屬于此類。彈簧在交變應(yīng)力（周期性變化的應(yīng)力，即使遠(yuǎn)低于靜強(qiáng)度）下工作，裂紋從高應(yīng)力點(diǎn)（常為表面缺陷或應(yīng)力集中處）萌生并逐漸擴(kuò)展，最終導(dǎo)致突然斷裂。
   影響因素： 應(yīng)力幅值、平均應(yīng)力、循環(huán)次數(shù)、應(yīng)力集中程度、材料疲勞強(qiáng)度、表面狀態(tài)、環(huán)境等。

 6.  腐蝕
   應(yīng)力腐蝕開裂： 彈簧在拉應(yīng)力和特定腐蝕介質(zhì)共同作用下，發(fā)生脆性斷裂。即使應(yīng)力低于屈服強(qiáng)度。
   腐蝕疲勞： 腐蝕環(huán)境顯著降低材料的疲勞強(qiáng)度，加速疲勞裂紋的萌生和擴(kuò)展。即使介質(zhì)腐蝕性不強(qiáng)，長期作用也危害巨大。
   均勻腐蝕/點(diǎn)蝕： 腐蝕導(dǎo)致有效截面積減小，表面形成蝕坑（成為應(yīng)力集中源），使承載能力下降。

 7.  氫脆
   原因： 氫原子滲入材料內(nèi)部（常由酸洗、電鍍等工藝引入或在含氫環(huán)境中使用），在應(yīng)力作用下聚集，導(dǎo)致材料脆化，在低于正常強(qiáng)度的應(yīng)力下發(fā)生延遲斷裂。
   特征： 通常發(fā)生在電鍍、酸洗后一段時(shí)間內(nèi)（幾小時(shí)到幾天），斷口常呈脆性特征。

 8.  高溫影響
   蠕變： 在高溫和持續(xù)應(yīng)力下，材料發(fā)生緩慢的塑性變形，最終導(dǎo)致斷裂或過度松弛失效。
   松弛： 高溫下應(yīng)力逐漸衰減，可能導(dǎo)致彈簧失去應(yīng)有功能（雖不一定斷裂）。
   高溫氧化/腐蝕： 加速材料退化。
   回火效應(yīng)： 工作溫度過高導(dǎo)致材料發(fā)生回火，硬度和強(qiáng)度下降，承載能力不足。

 9.  低溫脆化
   某些材料在低溫下韌性急劇下降，容易發(fā)生脆性斷裂。

 10. 安裝或使用不當(dāng)
   不對中/偏載： 彈簧安裝歪斜或承受偏心載荷，導(dǎo)致局部應(yīng)力過大。
   硬接觸/摩擦： 彈簧與相鄰部件發(fā)生硬性碰撞或過度摩擦。
   超過行程使用： 迫使彈簧變形超出設(shè)計(jì)行程。
   維護(hù)不當(dāng)： 缺乏潤滑、未及時(shí)更換老化彈簧等。

 診斷斷裂原因的線索
   斷口分析： 是判斷失效模式最直接的方法。觀察斷口形貌（韌窩、解理、疲勞輝紋、腐蝕產(chǎn)物等）、裂紋源位置、擴(kuò)展方向等。
   斷裂位置： 發(fā)生在最大應(yīng)力點(diǎn)（如內(nèi)表面、端部）還是材料缺陷處。
   工作歷史： 載荷情況、環(huán)境條件、使用時(shí)長、是否有過載事件等。
   彈簧狀態(tài)： 永久變形程度、表面損傷、腐蝕跡象等。

總結(jié)： 彈簧斷裂往往是設(shè)計(jì)、材料、制造、使用環(huán)境（載荷、腐蝕、溫度）等多種因素共同作用的結(jié)果。疲勞斷裂是最常見的失效模式，而過載、腐蝕、氫脆、應(yīng)力集中和材料/工藝缺陷則是誘發(fā)斷裂的關(guān)鍵因素。要預(yù)防斷裂，需要在整個(gè)生命周期（設(shè)計(jì)、選材、制造、使用維護(hù)）的各個(gè)環(huán)節(jié)進(jìn)行嚴(yán)格控制。
